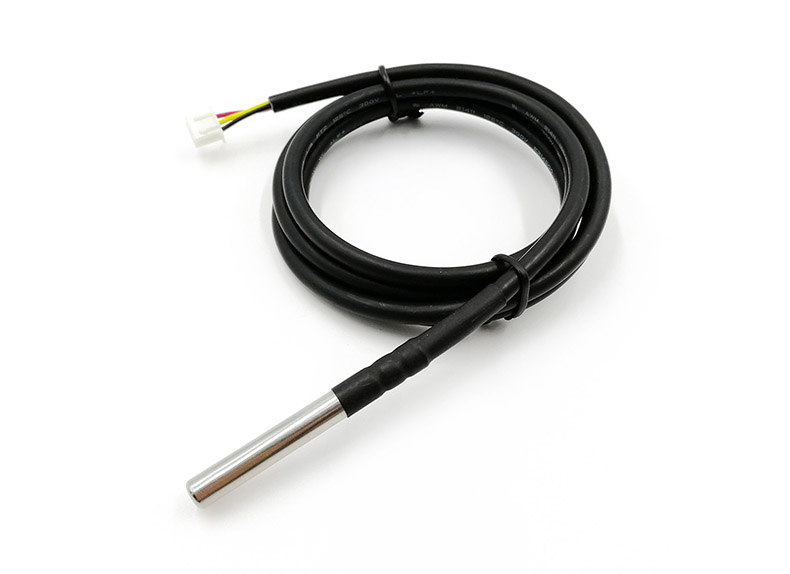

DS18B20デジタル温度センサー — ステンレスプローブ, XH-3Yコネクタ

• 耐久性に優れた保護を提供するステンレスプローブ
• システムへの接続が容易なXH-3Yコネクタ
• システムに容易に組み込める1-Wireデジタル出力
• 安定した信頼性の高い温度データ
• プローブ寸法、ケーブル、コネクタをカスタマイズ可能
• 家電、HVAC、産業用監視システム向け

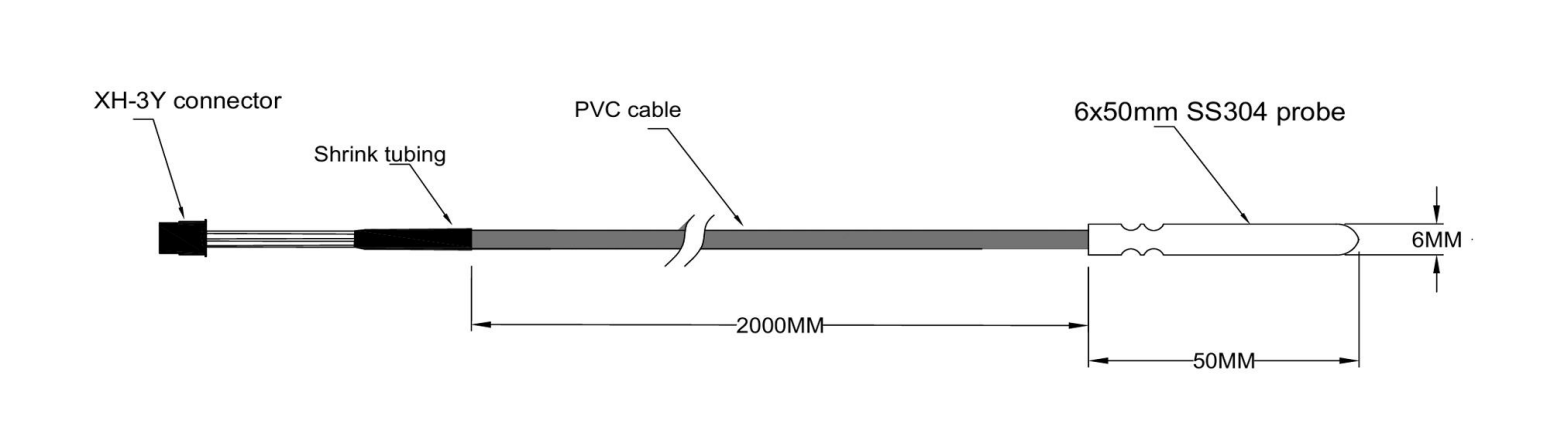

機械図面

技術データ

センサー要素:DS18B20デジタル温度センサー(最大統合)

センサーの精度：±0.5°C（標準値）、測定範囲は-10°C～+85°C

動作温度範囲：-55°C～+125°C

センサーハウジング: 閉鎖した端のステンレス鋼の管ハウジング(SS304/SS316)

ケーブル：シリコンケーブル

端子：XH-3Yコネクタ

利用可能なオプション

ケーブル	PVC ケーブル、TPEケーブル、シリコンケーブル、シールドケーブル
ケーブルの長さ	100のmm – 1000のmm、要求に応じて利用できる注文の長さ
コネクタ／終端処理	2.5 mm / 3.5 mmオーディオジャック、RJ11 / RJ12 / RJ45 / RJ50コネクタ、M5 / M8 / M12コネクタ、GX12コネクタ、XH / PH / SM / JSTコネクタ、5557(Molex KK)コネクタ、フォークスパードターミナル、リングターミナル、ピンターミナル
ハウジング	オーバーモールドハウジング、クローズエンドステンレススチールチューブハウジング(SS304 / SS316)、ネジ式ハウジング、スプリングロードハウジング。リングラグハウジング、表面の台紙ハウジング、針ハウジング
センサー素子	DS18B20 (Maxim Integrated)

詳細については。
