MANFRI · センサーソリューション

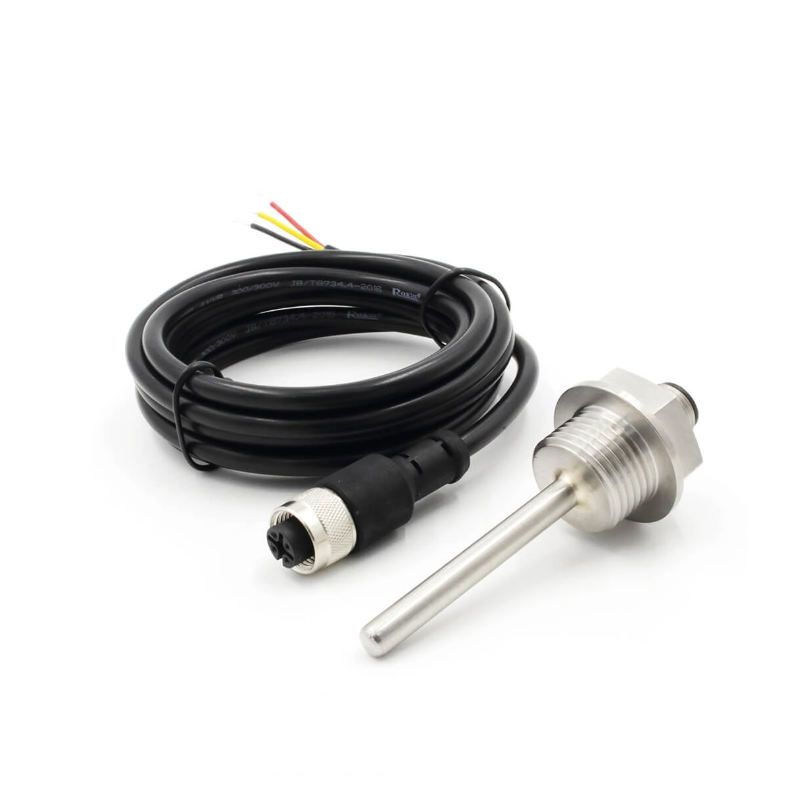

DS18B20デジタル温度センサー — 1-Wireインターフェース, 1/2″ BSPねじ、着脱式ケーブル
• システムに容易に組み込める1-Wireデジタル出力
• 確実に取り付けられる1/2″ BSPねじ
• メンテナンスが容易な着脱式ケーブル
• 安定した動作を実現する防水構造
• プローブ寸法、ケーブル、コネクタをカスタマイズ可能
• 産業、水関連システム、温度監視向け
特注のプローブ、ケーブル、コネクタもご用意しております。
当社のカスタマイズ機能をご覧ください →
当社のカスタマイズ機能をご覧ください →

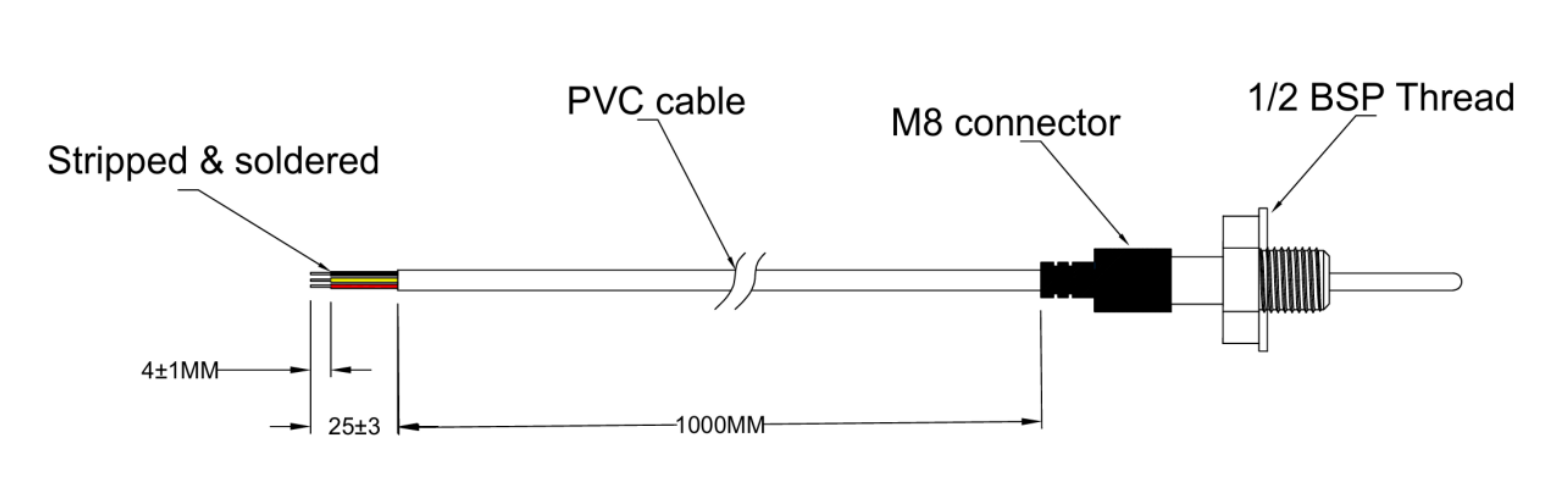

機械図面
技術データ
センサー要素:DS18B20デジタル温度センサー(最大統合)
センサーの精度：±0.5°C（標準値）、測定範囲は-10°C～+85°C
動作温度範囲：-55°C～+125°C
センサーハウジング：ネジ込み式ハウジング
ケーブル：PVCケーブル
端子：なし（被覆除去済み・はんだめっき済み）
利用可能なオプション
|
ケーブル |
PVC ケーブル、TPEケーブル、シリコンケーブル、シールドケーブル |
|
ケーブルの長さ |
100のmm – 1000のmm、要求に応じて利用できる注文の長さ |
|
コネクタ／終端処理 |
2.5 mm / 3.5 mmオーディオジャック、RJ11 / RJ12 / RJ45 / RJ50コネクタ、M5 / M8 / M12コネクタ、GX12コネクタ、XH / PH / SM / JSTコネクタ、5557(Molex KK)コネクタ、フォークスパードターミナル、リングターミナル、ピンターミナル |
|
ハウジング |
オーバーモールドハウジング、クローズエンドステンレススチールチューブハウジング(SS304 / SS316)、ネジ式ハウジング、スプリングロードハウジング。 リングラグハウジング、表面の台紙ハウジング、針ハウジング |
|
センサー素子 |
DS18B20 (Maxim Integrated) |
