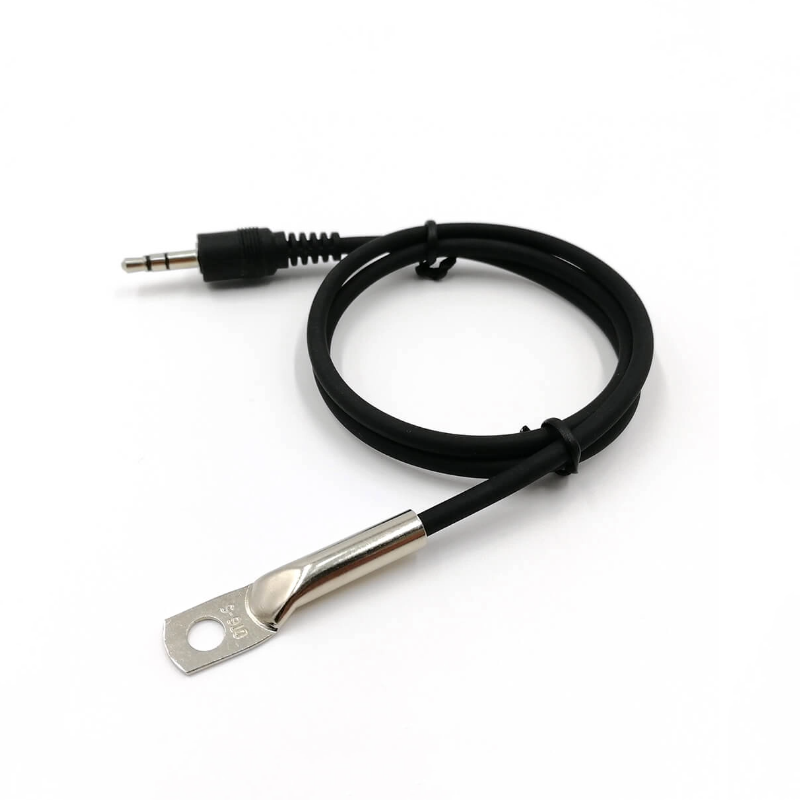

DS18B20デジタル温度センサー — 丸形端子, 2.5mmコネクタ, XLPEケーブル

• 正確な測定を実現するDS18B20温度センサー
• 表面への取り付けが容易な丸形端子構造
• 機器への接続が容易な2.5mmコネクタ
• 耐久性と保護性能に優れたXLPEケーブル
• 安定した動作を実現する防水構造
• 産業、HVAC、温度監視システム向け

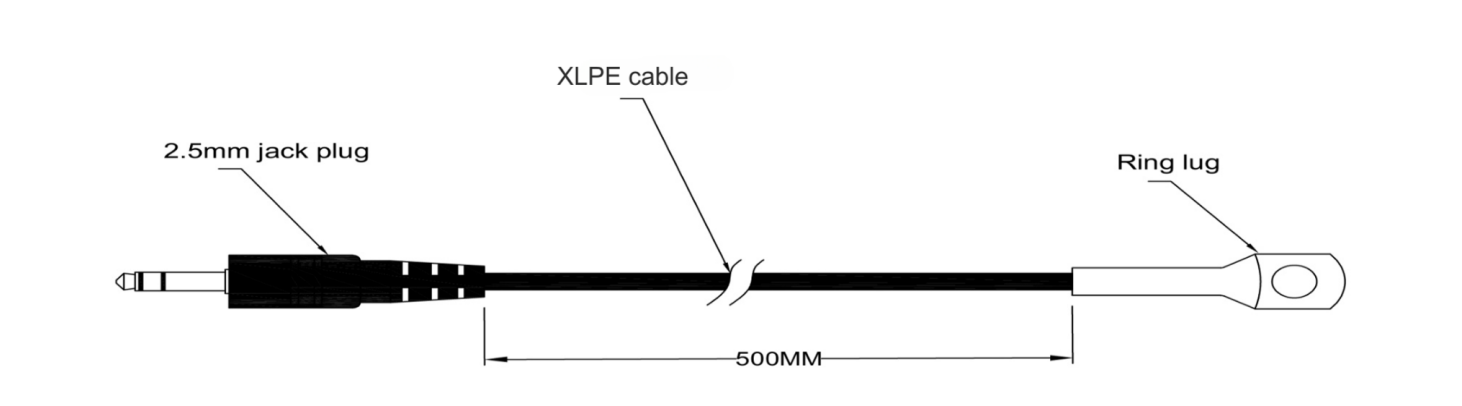

機械図面

技術データ

センサー要素:DS18B20デジタル温度センサー(最大統合)

センサーの精度：±0.5°C（標準値）、測定範囲は-10°C～+85°C

動作温度範囲：-55°C～+125°C

センサーハウジング：ニッケルメッキ銅製ハウジング

ケーブル：XLPEケーブル

端子：2.5mmオーディオジャック、

利用可能なオプション

ケーブル	PVC ケーブル、TPEケーブル、シリコンケーブル、シールドケーブル
ケーブルの長さ	100のmm – 1000のmm、要求に応じて利用できる注文の長さ
コネクタ／終端処理	2.5 mm / 3.5 mmオーディオジャック、RJ11 / RJ12 / RJ45 / RJ50コネクタ、M5 / M8 / M12コネクタ、GX12コネクタ、XH / PH / SM / JSTコネクタ、5557(Molex KK)コネクタ、フォークスパードターミナル、リングターミナル、ピンターミナル

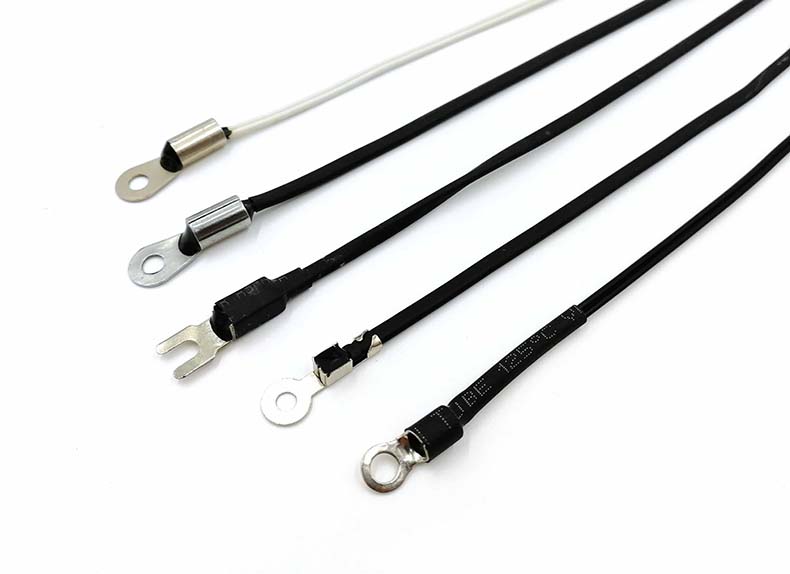

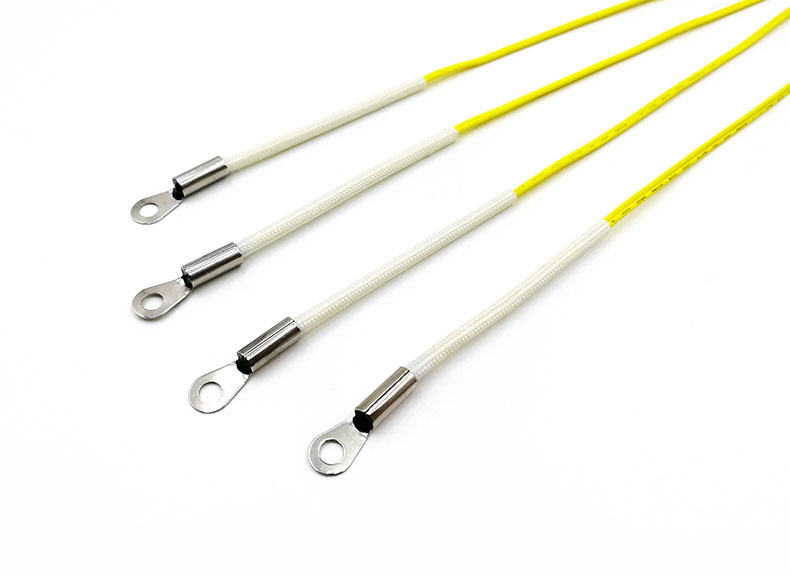

ハウジング	オーバーモールドハウジング、クローズエンドステンレススチールチューブハウジング(SS304 / SS316)、ネジ式ハウジング、スプリングロードハウジング。リングラグハウジング、表面の台紙ハウジング、針ハウジング
センサー素子	DS18B20 (Maxim Integrated)

詳細については。
