PT100クラスA ポリイミド接着剤付き表面実装型温度プローブ
• クラスA PT100 RTD 高精度用素子
• ポリイミド系接着剤を使用した表面実装型設計
• 熱応答を高速化する薄型構造
• 再現性の高い安定した抵抗出力
• カスタムケーブルおよび取り付けオプションをご用意しております
• 産業、HVAC、温度監視システム向け
特注のプローブ、ケーブル、コネクタもご用意しております。
当社のカスタマイズ機能をご覧ください →
当社のカスタマイズ機能をご覧ください →

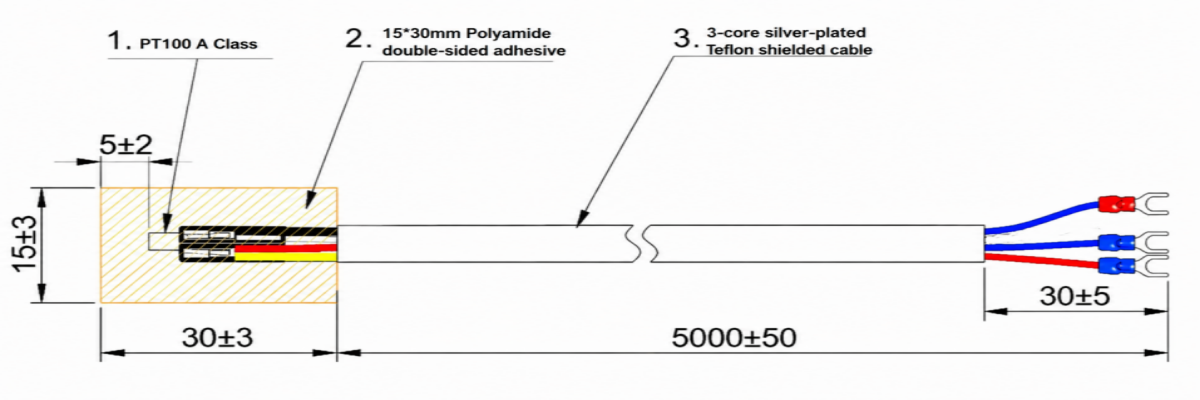

機械図面
技術データ
センサー素子：PT100 RTD (IEC 60751)
センサーの正確さ: IEC 60751のクラスA:± (0.15°C + 0.002の×の温度)
動作温度範囲：-200°C～+500°C
センサーハウジング: ポリアミド両面粘着ハウジング
ケーブル: ステンレス鋼のオーバー編みこみケーブルが付いているテフロン
端子：フォーク型スペード端子
利用可能なオプション
|
ケーブル |
ステンレス鋼のオーバー編みケーブル、TPEケーブル、XLPEケーブル、PTFEケーブル、FEPケーブル、PFAケーブル、ガラス繊維ケーブル、ミネラル絶縁ケーブル |
|
ケーブルの長さ |
100のmm – 1000のmm、要求に応じて利用できる注文の長さ |
|
コネクタ／終端処理 |
2.5 mm / 3.5 mmオーディオジャック、RJ11 / RJ12 / RJ45 / RJ50コネクタ、M5 / M8 / M12コネクタ、GX12コネクタ、XH / PH / SM / JSTコネクタ、5557(Molex KK)コネクタ、フォークスペードターミナル |
|
ハウジング |
オーバーモールドハウジング、クローズエンドステンレススチールチューブハウジング(SS304 / SS316)、ネジ式ハウジング、スプリングロードハウジング。 リングラグハウジング、鉱物によって絶縁されるハウジング、表面の台紙ハウジング、頭部取付けられたハウジング。 針ハウジング |
