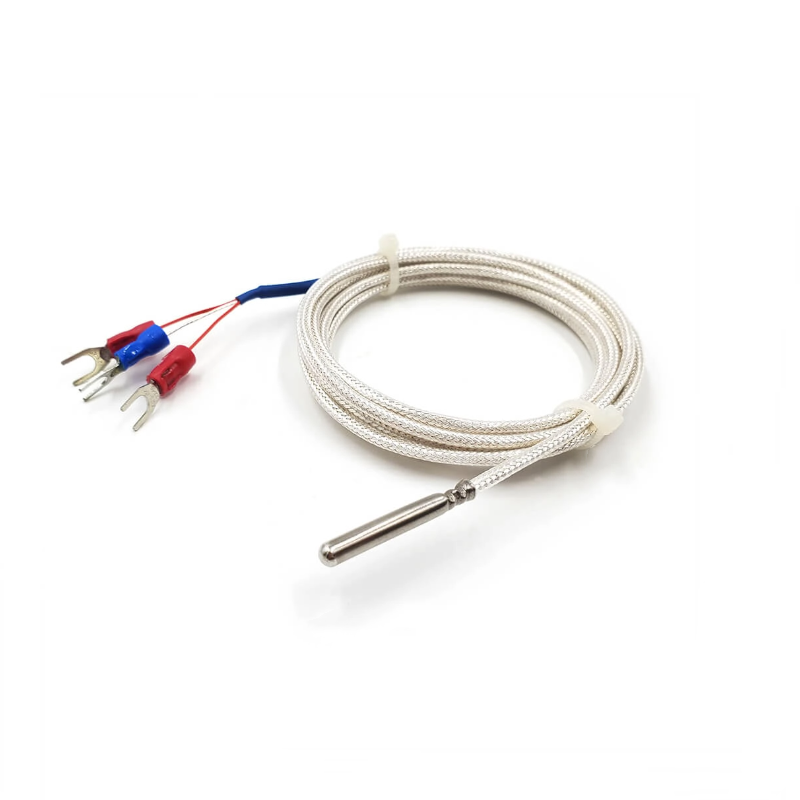

RTD温度センサー PT100 — 先端密閉型ステンレスハウジング内蔵素子

• 確実な保護を提供する先端密閉型ステンレスハウジング
• 高い再現性を備えた、安定したRTDの性能
• 組み込みやすい小型素子設計
• 耐久性に優れたステンレス構造
• 抵抗値、寸法、接続方式をカスタマイズ可能
• 産業、HVAC、温度制御用途向け

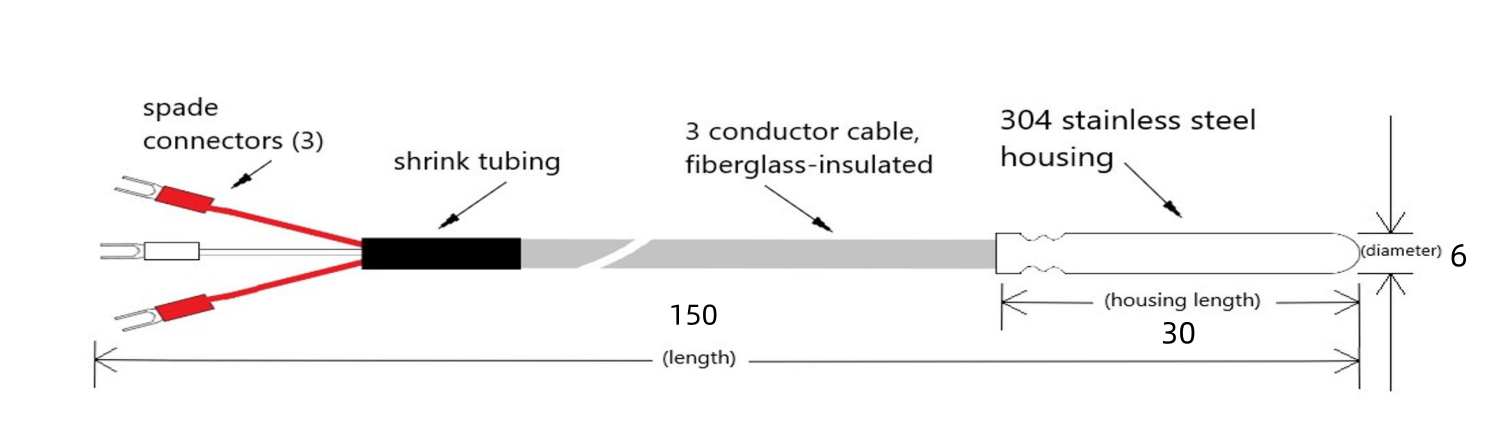

機械図面

技術データ

センサー素子：PT100 RTD (IEC 60751)

センサーの正確さ: IEC 60751のクラスA:± (0.15°C + 0.002の×の温度)

動作温度範囲：-200°C ～ +600°C

センサーハウジング: 閉鎖した管、304 のステンレス鋼のハウジング

ケーブル：3導体、ガラス繊維ケーブル

端子：6.3mm（0.25インチ）フォーク・スペード型コネクタ

利用可能なオプション

ケーブル	ステンレス鋼の編まれるケーブル、TPEケーブル、XLPEケーブル、PTFEケーブル、FEPケーブル、PFAケーブル、ガラス繊維ケーブル、鉱物によって絶縁されるケーブル
ケーブルの長さ	100のmm – 1000のmm、要求に応じて利用できる注文の長さ
コネクタ／終端処理	2.5 mm / 3.5 mmオーディオジャック、RJ11 / RJ12 / RJ45 / RJ50コネクタ、M5 / M8 / M12コネクタ、GX12コネクタ、XH / PH / SM / JSTコネクタ、5557(Molex KK)コネクタ、フォークスペードターミナル
ハウジング	オーバーモールドハウジング、クローズエンドステンレススチールチューブハウジング(SS304 / SS316)、ネジ式ハウジング、スプリングロードハウジング。リングラグハウジング、鉱物によって絶縁されるハウジング、表面の台紙ハウジング、頭部取付けられたハウジング。針ハウジング
センサー素子	PT100 RTD (IEC 60751)，PT1000 RTD (IEC 60751)

詳細については。
